廢氣處理中的VOCs催化燃燒工藝已成功的應用于金屬印刷、絕緣材料、漆包線、煉焦、油漆、化工等多種行業中凈化有機廢氣，特別是在漆包線、絕緣材料、印刷等生產過程中排出的烘干廢氣，因廢氣溫度和有機物濃度較高，對燃燒反應及熱量回收有利，具有較好的經濟效益，因此應用廣泛。
與其他種類的燃燒法相比，廢氣處理 VOCs催化燃燒法具有如下特點：催化燃燒為無火焰燃燒；要求的燃燒溫度低（大部分烴類和CO在300~450℃之間即可完成反應），故輔助燃料消耗少；對可燃組分濃度和熱值限制較小；為使催化劑延長使用壽命，不允許廢氣中含有塵粒和霧滴。

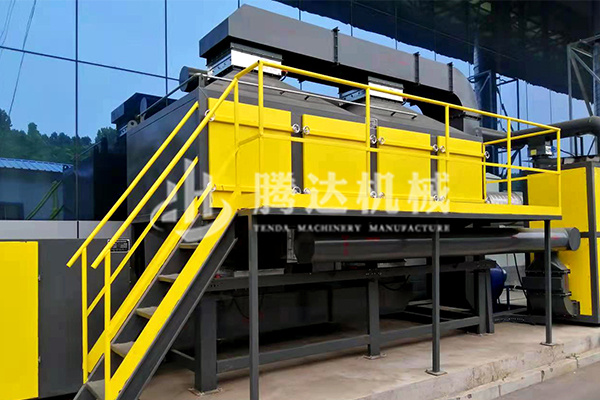

催化燃燒設備主要由干式過濾、活性炭吸附床、催化燃燒脫附床、配套風機、電器控制等組成。
1. 干式過濾
為了防止廢氣帶入少量的水氣和少量的粉塵進入到吸附凈化裝置系統，從而使活性炭受潮和堵塞導致吸附效果降低。經干式除塵工藝，以確保吸附處理系統的氣源潔凈度為96%。干式過濾器一般采用無紡布材質的過濾棉，以降低活性炭更換周期，減少運行費用。
2. 活性炭吸附床
內裝活性炭層及氣流分布器，以濃縮凈化有機氣體，是整個裝置一個主循環的主要部件及核心工序，活性炭由堆放式裝填，更換方便。
活性炭吸附箱的單床設計風量為：20000m3/h，設定一個吸附床吸附，吸附完之后脫附。
3. 采用活性炭吸附材料－蜂窩狀活性炭，其與粒（棒）狀相比具有優勢的熱力學性能，低阻低耗，高吸附率等，極適用于大風量下使用擁有優良的吸附性能，其結構為多孔蜂窩狀，具有孔隙結構發達，比表面積大，流體阻力小等優點，該產品特別適用于大風量，低濃度工廠有機廢氣凈化治理，如工廠的甲醛、苯等有毒有害廢氣治理；目前該產品己在我國各大城市工廠批量配套使用。
4. CO催化凈化裝置
該裝置是將濃縮的有機廢氣引入主要設備。有機廢氣經內裝加熱裝置從活性炭層中將有機物分離后，通過催化劑的作用分解成水和二氧化碳，同時釋放能量，由熱交換裝置置換能量，用于維護設備自燃的能源。
采用CO型凈化裝置一套，處理風量為2000m3/h，裝機功率60kw，電加熱工作時間約半小時，當催化床溫度達到250～300℃時，催化燃燒床開始反應，利用廢氣反應產生的熱空氣循環使用，此時電加熱停止，不需要外加熱，單床脫附，脫附時間為3~4小時，設定時間活性炭吸附箱定時自動切換脫附，內部裝填的陶瓷蜂窩體貴金屬催化劑使用壽命為10000小時。整個脫附系統采用多點溫度控制，脫附效果的穩定。
5. 催化劑采用堇青石蜂窩陶瓷體作為載體，γ-Al2O3為載體，以貴金屬Pd、Pt等為主要活性組分，貴金屬鉑和鈀,具有高活性、高凈化效率、耐高溫及長使用壽命。
6. 主排風機
循環系統的另一主要部件，引導廢氣在設定的通道中運行。
7. 脫附風機
循環系統的另一主要部件，是負責將熱氣流引入吸附箱脫附有機物，同時又將有機物引入催化燃燒裝置進行分解。
8. 氣動和電動閥
根據工況要求，在電器控制下實現管路切換及脫附時控制整個設備脫附溫度的元件。
9. 電控部分
整個設備的中心樞紐，采用PLC程序控制及HMI人機對話界面操控，各設備的正常自動運行，同時對各動力點起保護、控制、監控作用。
對于不同的行業或者不同的廢氣成分，需要選擇或者使用的廢氣治理設備及工藝肯定是有所區別的，具體哪種行業選擇哪種廢氣治理工藝及設備，那就需要根據實際情況溝通，或者去現場考察檢測才能決定的。
