脈沖布袋除塵器的結構結構組成是：除塵器出灰斗、進排風道、過濾室(中、下箱體)、清潔室、濾袋、籠骨、氣動蝶閥、脈沖清灰機構等。布袋除塵器是基于過濾原理的過濾式除塵設備，利用有機纖維或無機纖維過濾布將氣體中的粉塵過濾出來。
1.?脈沖控制儀
脈沖控制儀是脈沖袋式除塵器的主控設備，采用了CMOS數字集成電路配用NPN低頻大功率三極管組成的電子無觸點開關，具的較高的集成度和抗干擾能力、耗電省，在電源電壓有較大幅度擺動時，仍能正常工作。運行時無噪聲、無火花、無觸點、無機械易損元件，具有體積小、重量輕、壽命長、工作可靠、維修方便等優點。外殼采用鋁合金型材結構，可直接在除塵器本體或集中控制的屏柜中。
2?.電磁脈沖閥
電磁脈沖閥是脈沖袋式除塵器噴吹清灰系統的主要裝置，它是向濾筒內噴吹壓縮空氣的開關，受脈沖控制儀輸出信號的控制。除塵器采用先進的電磁脈沖閥，它將脈沖閥(差動氣閥)與先導閥(控制閥)組合在一起，除閥體進氣口與儲氣筒金屬管連接外，閥體本身無軟管連接、造型新穎、結構合理，按裝方便、工作可靠、壽命長、清洗力大、耗電量小，閥體采用鋁硅合金壓鑄而成，經表面處理后具有一定的防腐蝕能力。

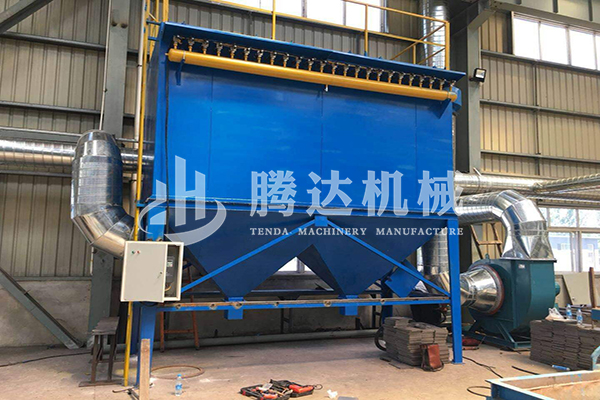

工業粉塵治理設備-布袋除塵器
3.?濾袋(也稱除塵布袋)
濾袋是過濾含塵氣體的部件。透氣性好、耐高溫、耐腐蝕性極強。 除塵布袋是除塵設備上必不可少的配件之一，一般被稱為：除塵濾袋、除塵袋、過濾袋、濾袋、收塵袋、集塵袋、除塵過濾袋、除塵器布袋，除塵布袋是袋式除塵器運行過程中的關鍵部分，一般是圓筒型濾袋垂直的吊掛在除塵器中。影響布袋除塵器除塵布袋直徑的因素如下：
（1）除塵器除塵布袋直徑大小與清灰脈沖能量及脈沖閥的排列有關，常見的脈沖工業除塵器中直徑一般是120mm到152mm之間。
（2）除塵器除塵布袋直徑對除塵器的大小有關系。例如，在大約7.5m2的地面上，使用直徑152mm,長3m的濾袋，過濾面積約為163m2，假如改用直徑305mm的濾袋，則需要4.3m長才能在同樣面積的地面上得到相同的過濾面積。
（3）除塵器除塵布袋直徑與濾料寬度有關。各種不同濾料都有其尺度寬度，為了使得利用zui大化，除塵器除塵布袋直徑會濾料寬度來確定。例如，寬約990mm的織物，留下必須的線縫搭頭，可以做成兩個直徑152mm的除塵布袋。
騰達機械是河南一家專業的環保設備生產廠家，擁有十多年的有機廢氣處理、粉塵治理、脫硫脫硝、污水治理大型項目經驗，歡迎廣大客戶前來咨詢，服務熱線：15639792289 。
